tri-kẹp lưu lượng kế cảm biến lưu lượng không khí

Tổng quát

Chi tiết nhanh

Nguồn gốc:: Phúc Kiến, Trung Quốc

Tên thương hiệu:: KEHAO

Số mô hình:: KHLWGY

Kiểu:: Lưu lượng kế không khí và khí khu vực biến đổi

Mục:: tri-kẹp khối lượng không khí lưu lượng kế cảm biến lưu lượng không khí

Phạm vi kích thước:: DN4-DN200 / 0,04m3 / h -800m3 / h

Sự chính xác:: lớp0,5, lớp 1.0

Lặp lại:: 0,05% đến 0,2%

Đầu ra:: Xung, 4-20mA

Giao tiếp:: Giao thức RS485, HART

Phù hợp với:: bất kỳ chất lỏng tinh khiết có độ nhớt dòng chảy dưới 5x10-6 m2 / s.

Nhiệt độ xử lý:: -2o đến 120degC

Lớp bảo vệ:: IPV hoặc IP68

Lớp chống cháy nổ:: ExiaIICT4 hoặc ExdIIBT6

Đóng gói và giao hàng

Đơn vị bán hàng:: Một vật thể

Kích thước gói đơn:: 50X50X29 cm

Tổng trọng lượng đơn:: 6.000 kg

Loại gói:: Túi bong bóng 1set / mạnh với gói carton xuất khẩu cho cảm biến lưu lượng không khí ba vòng kẹp

Ví dụ hình ảnh:

Thời gian dẫn :

Số lượng (Bộ)	1 - 10	> 10
Est. Thời gian (ngày)	10	Được đàm phán

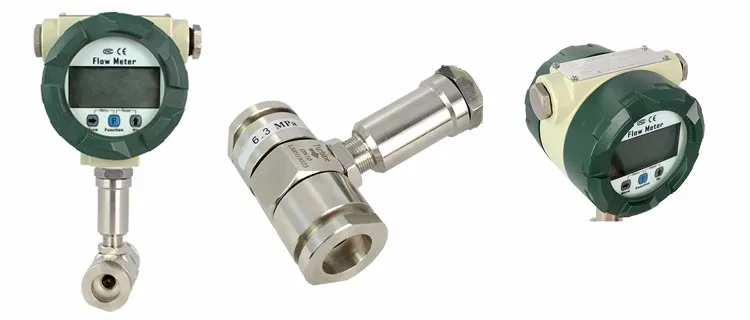

Sản vật được trưng bày

KHLWGY: Máy đo lưu lượng tuabin lỏng thông minh DN4-DN200 với Hart, Pulse, Ouput 4-20mA

KHLWGY: Máy đo lưu lượng tuabin chất lỏng thông minh DN4-DN200 với Hart, Pulse, 4-20mA Ouput  sử dụng công nghệ tiên tiến, được thiết kế như chất lượng cao, độ lặp lại tốt, phản ứng nhanh, lắp đặt dễ dàng, áp dụng rộng rãi để đo tốc độ dòng chảy của chất lỏng tinh khiết dưới 5x10 -6 m2 / s, không bị ăn mòn với 1Cr18Ni9Ti, thép không gỉ 2Cr13, corundum A12O3 và hợp kim cứng trong ống kín.

Ứng dụng
 Dùng cho chất lỏng: Nước máy, nước tinh khiết, cồn; xăng, dầu diesel, dầu hỏa, dầu thủy lực, LPG và bất kỳ chất lỏng tinh khiết nào mà không bị ăn mòn axit với độ nhớt dòng chảy dưới 5x10-6 m2 / s.

Đặc trưng

Chức năng	Sự miêu tả
Độ chính xác cao	± 1% R, 1% R, ± 0,5% R; 0,2% R (tùy chỉnh)
Độ lặp lại tốt	0,05% đến 0,2% trong thời gian ngắn Tốc độ dòng chảy và hiển thị Total Totalizer
Phạm vi rộng	DN4 đến DN200
Vận tốc dòng chảy	0,04m3 / h đến 800m3 / h
Tỷ lệ phạm vi rộng	1:20 cho kích thước trung bình và lớn 1:10 cho kích thước nhỏ
áp suất cao	Tuyệt vời cho ứng dụng áp suất cao, tối đa 42MAP
đầu ra	Đầu ra tín hiệu tùy chọn khác nhau: xung, 4-20mA, RS485, Hart
Kết nối quá trình	chủ đề, mặt bích
ưu việt	Có thể nhận tín hiệu tần số cao (3-4Khz), độ phân giải tín hiệu cao Tín hiệu đầu ra xung có thể dành cho ứng dụng hệ thống điều khiển định lượng, không có dịch chuyển 0, chống nhiễu cao

Sự chỉ rõ

Sự chỉ rõ
Kích thước & quy trình kết nối	DN4, 6, 10, 15, 20, 25, 32, 40; kết nối chủ đề
	(DN15, 20, 25, 32, 40) 50, 65, 80, 100, 125, 200, kết nối mặt bích
Sự chính xác	± 1% R, ± 0,5% R; ± 0,2% R (tùy chỉnh);
Tỷ lệ phạm vi	1:10; 1:15; 1:20
Vật liệu cảm biến	SS304, SS316 (L)
Điều kiện môi trường xung quanh	Nhiệt độ trung bình: -20oC ~ + 120oC; Áp suất khí quyển: 86Kpa ~ 106Kpa
	Nhiệt độ môi trường: -20oC ~ + 60oC; Độ ẩm tương đối: 5% ~ 90%
Đầu ra	Xung, 4-20mA, giao tiếp RS485, giao thức HART
Nguồn cấp	A: + 24VDC ± 15%, gợn <= 0,5%, cho 4-20mA, xung, đầu ra RS485
	B: 1 bộ pin lithium 3.0 V10AH, điện áp pin: 2.0 V ~ 3.0 V
Đầu nối điện	Tiêu chuẩn: phích cắm Hirschman hoặc cáp dây 3 lõi; Chống cháy nổ L: M20 * 1.5
Lớp chống cháy nổ	ExiaIICT4 hoặc ExdIIBT6
Lớp bảo vệ	IP65 hoặc cao hơn (tùy chỉnh)

Kích thước (DN: mm)	Phạm vi lưu lượng tiêu chuẩn (m3 / h)	Phạm vi lưu lượng mở rộng (m3 / h)	Tỷ lệ áp suất tiêu chuẩn	Tỷ lệ áp suất tùy chỉnh (Mpa) (kẹp mặt bích)
4	0,04 ~ 0,25	0,04 ~ 0,4	Kết nối chủ đề /6.3Mpa	10, 16, 25
6	0,1 ~ 0,6	0,06 ~ 0,6	Kết nối chủ đề / 6.3Mpa	10, 16, 25
10	0,2 ~ 1,2	0,15 ~ 15	Kết nối chủ đề / 6.3Mpa	10, 16, 25
15	0,6 ~ 6	0,4 ~ 8	Kết nối chủ đề / 6.3Mpa	4.0, 6.3, 10, 16, 25
20	0,8 ~ 8	0,45 ~ 9	Kết nối mặt bích / 2,5Mpa	4.0, 6.3, 10, 16, 25
20	0,8 ~ 8	0,45 ~ 9	Kết nối chủ đề / 6.3Mpa	4.0, 6.3, 10, 16, 25
25	1 ~ 10	0,5 ~ 10	Kết nối mặt bích / 2,5Mpa	4.0, 6.3, 10, 16, 25
25	1 ~ 10	0,5 ~ 10	Kết nối chủ đề / 6.3Mpa	4.0, 6.3, 10, 16, 25
32	1,5 ~ 15	0,8 ~ 15	Kết nối mặt bích / 2.5Mpa	4.0, 6.3, 10, 16, 25
32	1,5 ~ 15	0,8 ~ 15	Kết nối chủ đề / 6.3Mpa	4.0, 6.3, 10, 16, 25
40	2 ~ 20	1 ~ 20	Kết nối mặt bích / 2,5Mpa	4.0, 6.3, 10, 16, 25
40	2 ~ 20	1 ~ 20	Kết nối chủ đề /6.3Mpa	4.0, 6.3, 10, 16, 25
50	4 ~ 40	2 ~ 40	Kết nối mặt bích / 2,5Mpa	4.0, 6.3, 10, 16, 25
50	4 ~ 40	2 ~ 40	Kết nối mặt bích / 2.5Mpa	4.0, 6.3, 10, 16, 25
65	7 ~ 70	4 ~ 70	Kết nối mặt bích / 2.5Mpa	4.0, 6.3, 10, 16, 25
80	10 ~ 100	5 ~ 100	Kết nối mặt bích / 2.5Mpa	4.0, 6.3, 10, 16, 25
100	20 ~ 200	10 ~ 200	Kết nối mặt bích / 1.6Mpa	2.5, 4.0, 6.3, 10, 16, 25
125	25 ~ 250	13 ~ 250	Kết nối mặt bích / 1.6Mpa	2.5, 4.0, 6.3, 10, 16, 25
150	30 ~ 300	15 ~ 300	Kết nối mặt bích / 1.6Mpa	2.5, 4.0, 6.3, 10, 16, 25
200	80 ~ 800	40 ~ 800	Kết nối mặt bích / 1.6Mpa	2.5, 4.0, 6.3, 10, 16, 25
