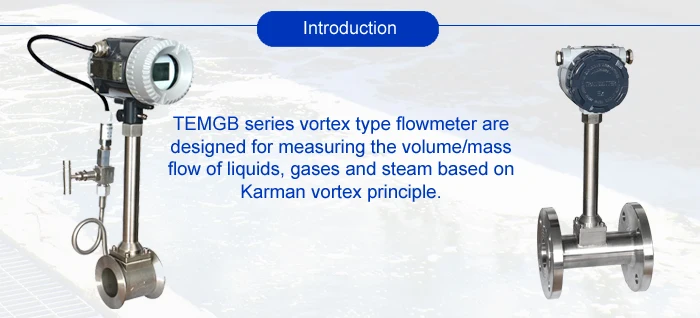

Đồng hồ đo lưu lượng xoáy kỹ thuật số TEMGB

Tổng quát

Chi tiết nhanh

Nguồn gốc:

Liêu Ninh, Trung Quốc

Tên thương hiệu:

Mua sắm

Số mô hình:

TEMGB

Nhà chuyển đổi tiêu chuẩn:

nhôm đúc polyurethane

Vật liệu vỏ cảm biến:

SS304

Vật liệu mặt bích:

SS304

Trưng bày:

Hiển thị cục bộ hoặc không hiển thị

Hướng dòng chảy:

Mũi tên trên cảm biến lưu lượng cho biết hướng dòng chảy

Gia trị đo:

Tốc độ dòng chảy, lưu lượng

Trung bình:

Khí ga

Bù nhiệt độ và áp suất:

Không bắt buộc

Sự chính xác:

1,5%

Sức ép:

1bar / 14,5 psig

Khả năng cung ứng

Khả năng cung ứng:

20 Bộ / Bộ mỗi tháng Máy đo lưu lượng khí kỹ thuật số xoáy Giá đồng hồ đo khí TEMGB

Đóng gói và giao hàng

chi tiết đóng gói

Đồng hồ đo lưu lượng xoáy kỹ thuật số TEMGB
Chi tiết bao bì:
Thùng carton

Hải cảng

Đại Liên

Thời gian dẫn :

Số lượng (Bộ)	1 - 1	> 1
Est. Thời gian (ngày)	7	Được đàm phán

Đồng hồ đo lưu lượng xoáy kỹ thuật số TEMGB

máy đo lưu lượng không khí bỏ phiếu

máy đo lưu lượng không khí bỏ phiếu

1. Thông tin kỹ thuật

 máy đo lưu lượng không khí bỏ phiếu

Phạm vi ứng dụng	(1) Khí; (2) Chất lỏng; (3) Hơi nước
Nhiệt độ môi trường	Tiêu chuẩn (có vỏ chuyển đổi nhôm): -10 ~ + 55 c
Lưu lượng kế chính xác	Đối với chất lỏng: 1,0% giá
	Đối với gas và hơi nước: 1,5% tỷ lệ
Điều kiện tham khảo	Điều kiện dòng chảy tương tự như EN 29104 Medlum: Nước / Khí Độ dẫn điện: ≥ 300 μ s / cm Tempeature: 10 ... 30 ℃ 50 ... 86 ℉ Phần Inlet: ≥ 10DN Áp suất vận hành: 1 bar / 14,5 pslg
Xây dựng mô đun	Hệ thống đo lường bao gồm cảm biến lưu lượng và bộ chuyển đổi tín hiệu. Nó có sẵn như là nhỏ gọn và như phiên bản riêng biệt.
Kết nối	Mặt bích: DN15-DN300
	Bánh quế: DN15-DN300
Nguyên vật liệu	Lưu trữ cảm biến: SS304; Các tài liệu khác theo yêu cầu
	Kết nối mặt bích: SS304 Giao phối kết nối wafer (Mặt bích: Thép carbon)
	Chuyển đổi nhà ở tiêu chuẩn: nhôm đúc tráng polyurethane
Giá trị đo chính	Lưu lượng dòng chảy
Giá trị đo thứ cấp	Lưu lượng thể tích; (Áp suất và Nhiệt độ có sẵn cho mô hình có bù)
Cài đặt	Cẩn thận rằng cảm biến lưu lượng luôn được lấp đầy
Hướng dòng chảy	Ở đằng trước
	Mũi tên trên cảm biến lưu lượng cho biết hướng dòng chảy.
Đầu vào chạy	≥10DN
Chạy ra	≥5DN
Tỷ lệ đo	Tiêu chuẩn - 10: 1

 máy đo lưu lượng không khí bỏ phiếu

2. Phạm vi tốc độ dòng chảy an toàn

Thông số danh nghĩa		Chất lỏng	Khí ga
(mm)	(Trong)	Lưu lượng ( m3 / h )	Lưu lượng (m3 / h)
15	1/2	1,2 đến 6,2	5 đến 25
20	3/4	1,5 đến 10	8 đến 50
25	1 LẦN	1.6 đến 16	10 đến 70
40	1-1 / 2	2,5 đến 25	22 đến 220
50	2 LẦN	3,5 đến 35	36 đến 320
65	2-1 / 2	6,5 đến 65	50 đến 480
80	3 LỚN	10 đến 100	70 đến 640
100	4"	15 đến 150	130 đến 1100
125	5 LỚN	25 đến 250	200 đến 1700
150	6	36 đến 380	280 đến 2240
200	số 8"	62 đến 650	580 đến 4960
250	10 LỚN	140 đến 1400	970 đến 8000
300	12 12	200 đến 2000	1380 đến 11000

3. Kích thước

máy đo lưu lượng không khí bỏ phiếu

4. Hiển thị cho đồng hồ đo dòng xoáy
