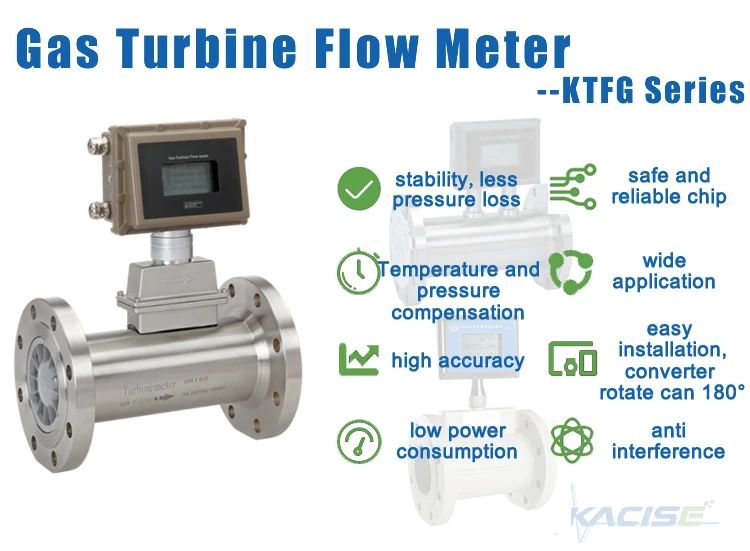

Đồng hồ đo lưu lượng không khí Cảm biến lưu lượng kế tuabin
Đồng hồ đo lưu lượng không khí Cảm biến lưu lượng kế tuabin
Mô tả Sản phẩm
T ông hoạt động của KTFG Turbine khí Meter được dựa trên các phép đo vận tốc của khí. Khí chảy được tăng tốc và điều hòa bởi phần thẳng của mét. Các van làm thẳng chuẩn bị hồ sơ lưu lượng khí bằng cách loại bỏ. xoáy không mong muốn, nhiễu loạn và không đối xứng trước khi khí chảy vào bánh tuabin. Các lực động của chất lỏng chảy làm cho rôto quay.
Bánh xe tuabin được gắn trên trục chính, với độ chính xác cao, vòng bi ma sát thấp. Bánh xe tuabin có các lưỡi xoắn ốc có góc đã biết so với lưu lượng khí. Khí điều hòa và gia tốc dẫn động bánh tuabin với vận tốc góc tỷ lệ với vận tốc khí.
Máy đo lưu lượng tuabin khí dòng KTFG được sử dụng rộng rãi để đo khí tự nhiên, khí than, khí hóa lỏng và khí hydrocarbon nhẹ, v.v.
Đặc tính
1. Dụng cụ chuyên dụng để đo khí
2. Dụng cụ chuyên dụng cho hệ thống tái chế dầu khí
3. Độ chính xác cao: ± 1,5%, ± 1,0% hoặc ± 0,75%
4. Lặp đi lặp lại tốt
7. Tiêu thụ điện năng thấp , hơn 3 năm phục vụ cho một pin lithium 3V 10AH
Techn ical dữ liệu
DN (mm) & Kết nối
|
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 flang e kết nối
Kết nối luồng 25, 40,50 (tùy chọn)
|
Sự chính xác
|
± 1,5%, ± 1,0% hoặc ± 0,75% (cần thứ tự đặc biệt)
|
Giảm xuống
|
1:10; 1:20; 1:30
|
Nhạc cụ
|
Thân máy: 304 SS;
bánh công tác: ABS chống ăn mòn hoặc hợp kim nhôm chất lượng cao;
chỉ tiêu: nhôm đúc
|
Nhiệt độ trung bình (℃)
|
-30oC ~ +80oC
|
Điều kiện môi trường xung quanh
|
Nhiệt độ: -20oC ~ + 60oC, độ ẩm tương đối 5% ~ 90%, áp suất khí quyển 86 ~ 106 KPa
|
Tín hiệu đầu ra
|
Cảm biến: tín hiệu tần số xung, mức thấp dưới 0,8V, mức cao hơn 8V
Máy phát: tín hiệu dòng điện hai dây 4-20mA
|
Nguồn cấp
|
Cảm biến: + DC DC, + 24 V DC (tùy chọn)
Máy phát: + 24 V DC
Loại chỉ thị cục bộ: pin lithium 3V tích hợp
|
Đường truyền tín hiệu
|
STVPV3 × 0,3 (3 dây), 2 × 0,3 (2 dây)
|
Khoảng cách truyền
|
Không quá 1000 m
|
Giao diện đường tín hiệu
|
M20 × 1.5 (F)
|
Chống cháy nổ
|
ExdIIBT6
|
Bảo vệ bao vây
|
IP65
|
